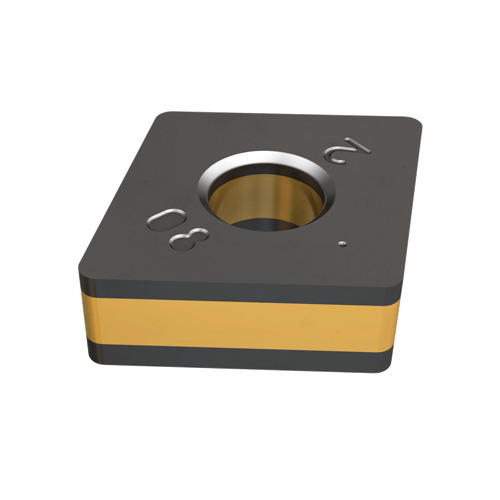

Doppelseitige, negative, rhombische 80°-Wendeschneidplatte für die Bearbeitung einer Vielzahl von Werkstückstoffen mit mittleren Schnittparametern
|
Anwendung
|
Außen, 100° rhombisch, plan, 75° Einstellwinkel | Außen 80° rhombisch 95° Einstellwinkel | Außen 100° rhombisch 75° Einstellwinkel | Innen 80° rhombisch 95° Einstellwinkel |
Befestigungslochdurchmesser [mm]
|
5.16
|
|
Beschichtung
|
unbeschichtet |
BrandName
|
ISOTURN |
|
Durchmesser Inkreis [mm]
|
12.7
|
Eckenradius [mm]
|
0.8
|
|
Freiwinkel [°]
|
0
|
Größe des Einsatzes
|
432-TF |
|
Min. Schnitttiefe
|
1 |
Min. Vorschub Drehen (ft(min))
|
0.12 mm/rev |
|
Schneideinsatzdicke [mm]
|
4.76
|
Schneidkantenlänge [mm]
|
12.9 mm |
|
Schneidwerkstoff
|
Hartmetall |
Sorte
|
IC20 |
|
Spanformer-Typ
|
TF |
WSP-Typ
|
CNMG |
|
Zu bearbeitender Werkstoff
|
Guss | Harte Werkstoffe | Hochlegierte Werkstoffe | Nicht Eisen Werkstoffe | Rostfreier Stahl |
|
Barcode:
|
2023270200008 |
|
