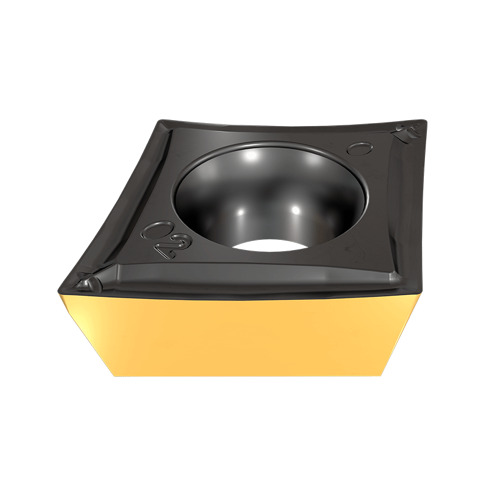

Positive, rhombische 80°-Drehwendeschneidplatten mit 7° Freiwinkel zum Vorschlichten und Schlichten. Spanbruch bei moderatem Vorschub. Positiver Spanwinkel, geringe Schnittkräfte. Für eine Vielzahl an Werkstückstoffen, inklusive weiche und exotische Legie
|
Anwendung
|
Außen 80° rhombisch 91° Einstellwinkel | Außen 80° rhombisch 95° Einstellwinkel | Innen 80° Rhombisch 90° Einstellwinkel | Innen 80° rhombisch 95° Einstellwinkel | Rückseitenbearbeitung innen mit 80° Schneide |
Befestigungslochdurchmesser [mm]
|
2.8
|
|
Beschichtung
|
TiAlN |
BrandName
|
ISOTURN |
|
Durchmesser Inkreis [mm]
|
6.35
|
Eckenradius [mm]
|
0.4
|
|
Freiwinkel [°]
|
7
|
Größe des Einsatzes
|
02.01.2014 |
|
Min. Schnitttiefe
|
0.5 |
Min. Vorschub Drehen (ft(min))
|
0.14 mm/rev |
|
Schneideinsatzdicke [mm]
|
2.38
|
Schneidkantenlänge [mm]
|
6.3 mm |
|
Schneidwerkstoff
|
Hartmetall |
Sorte
|
IC907 |
|
Spanformer-Typ
|
14 |
WSP-Typ
|
CCMT |
|
Zu bearbeitender Werkstoff
|
Guss | Harte Werkstoffe | Hochlegierte Werkstoffe | Nicht Eisen Werkstoffe | Rostfreier Stahl | Stahl |
|
Barcode:
|
2069467600008 |
|
